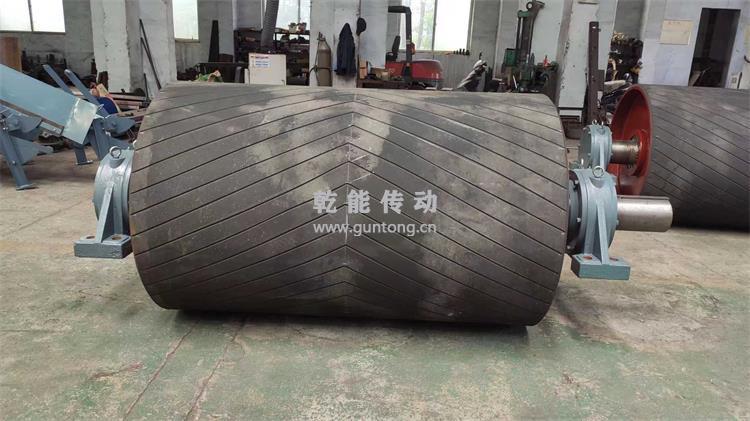

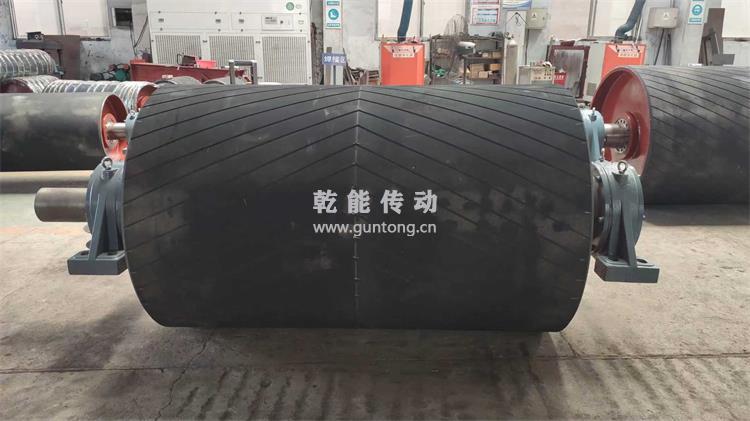

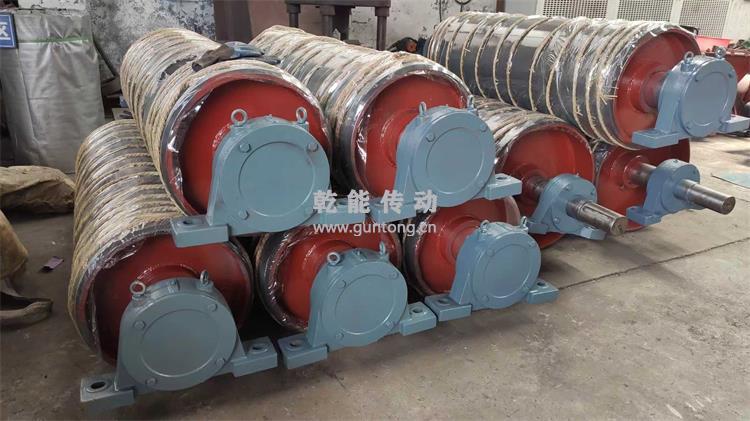

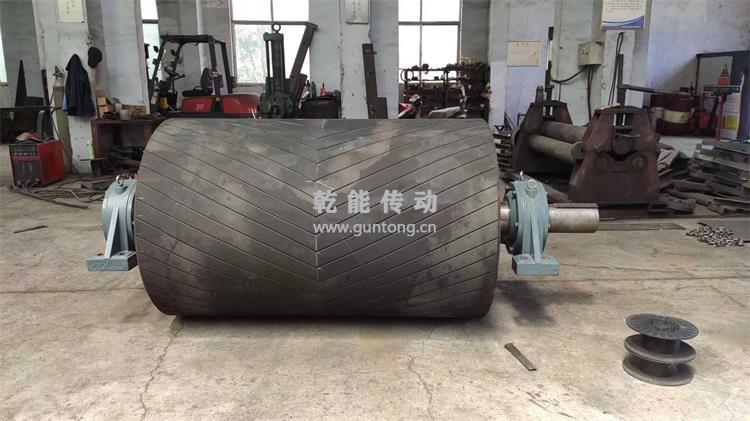

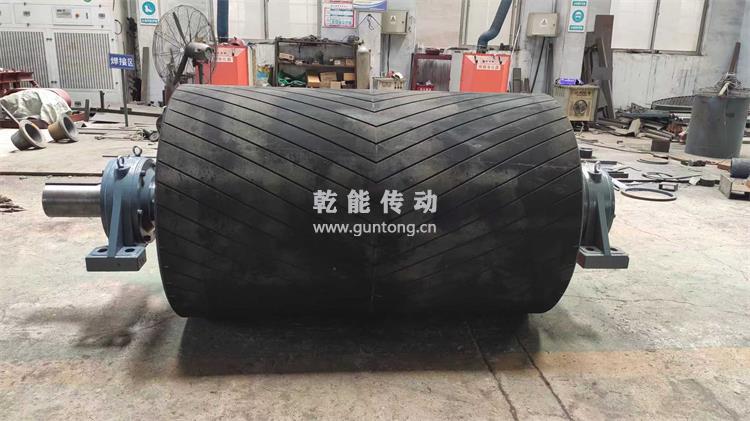

传动滚筒

更新时间：2022-08-17 16:22:25　点击数：

传动滚筒　Ｂ500－1400

B	D	A	L	L 1	L 2	K	M	N
500	500	850	600	1097	505.5	115	70	—
650	500	1000	750	1280	588.5	135	90	—
	630
800	500	1300	950	1580	738.5	135	90	—
	630			1661	771	175	130	80
	800
1000	630	1500	1150	1861	871	175	130	80
	800			1945	900	215	160	90
	1000			2020	930	255	170	100
1200	630	1750	1400	2195	1025	215	160	90
	800
	1000			2270	1055	255	170	100
	1250			2305	1065	275	180	110
1400	800	2000	1600	2445	1150	215	160	90
	1000			2555	1190	275	180	110
	1250
	1400			2635	1200	335	200	120

Q	P	H	h	h1	d	B	ds	滚动轴承型号	许用扭矩 (公斤.厘米)
Q	P	H	h	h1	d	B	ds	滚动轴承型号	光面滚筒	胶面滚筒
280	340	100	33	60	55	16	27	1312	16300	25000
350	410	120	33	76	70	20	27	1316	21200	32600
350	410	120	33	76	70	20	27	1316	29600	45400
350	410	120	33	76	70	20	27	1316	26200	40100
380	460	140	33	97	90	24		3520	36700	56100
380	460	140	33	97	90	24		3520	55900	85500
380	460	140	33	97	90	24	27	3520	45700	70100
440	530	160	53	119	110	32	34	3524	69600	106800
480	570	180	53	140	130	36	34	3528	——	177500
440	530	160	53	119	110	32	34	3524	54900	84000
440	530	160	53	119	110	32		3524	83700	128100
570	570	180	53	140	130	36		3528	——	213000
540	630	200	63	161	150	40		3532	——	300000
440	530	160	53	119	110	32	34	3524	97600	149200
540	630	200	63	161	150	40		35332	——	249250
540	630	200	63	161	150			35332	——	350000
590	680	220	63	181	170		40	3536	——	470000

说明： 1. 滚筒为钢板焊接结构，分光面、胶面两种。胶面又分铸胶和包胶两种。　

　　2. 滚筒直径 D 在 1000 毫米以上者只有胶面滚筒。　

　　 3. 许用扭矩：光面按 u =0.2 ； a=180 o 胶面按 u=0.4; a=180 o考虑　

　　4. 本图不包括与头架固定用紧固件，（已列在头架图上）。
